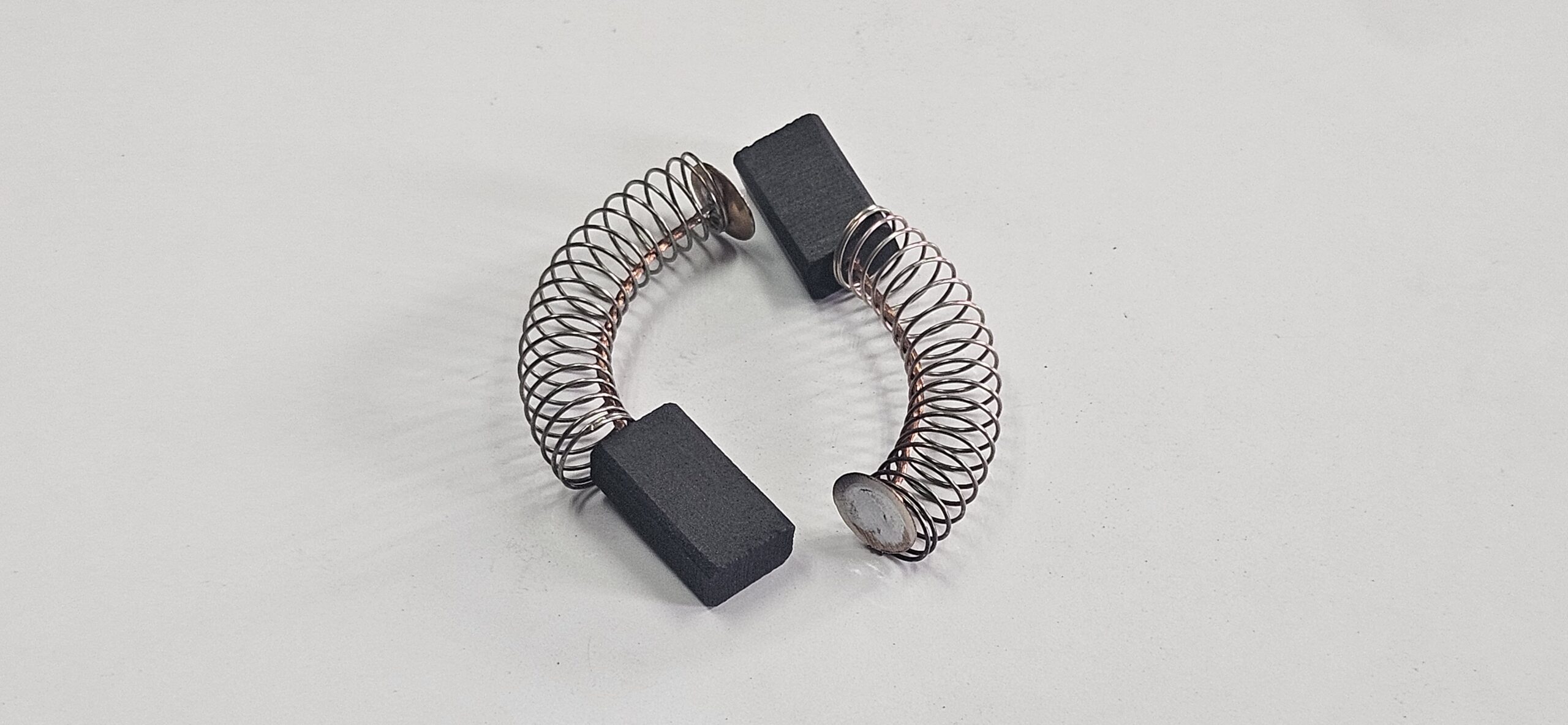

Escobillas de carbon ( GRAFITO )

S9 Pistas con rayas y surcos
Posibles causas: Como S7 pero con mayor intensidad.
S11 Manchas de conmutación, frecuentemente difusas
Posibles causas: Dificultades de conmutación, por ejemplo: ajuste deficiente de la zona neutra de los polos auxiliares.
S13 Zonas quemadas en el canto de entrada o salida
Posibles causas: Dificultades de conmutación, fuerte chispeo, rupturas de contacto provocado por excentricidad del colector o presión insuficiente del portaescobillas.
S15 Formación de cráteres
Posibles causas: Sobrecarga eléctrica, rupturas de contacto.
S17 Delgas marcadas en la superficie
Posibles causas: Zonas semiquemadas causadas por puntas de intensidad en el proceso de conmutación.
S19 Doble bisel, aquí en una escobilla gemela
Posibles causas: Las escobillas se inclinan trabajando en régimen reversible.
S21 Inclusiones de cobre
Posibles causas: Incrustación de partículas de cobre, por ej. debido a arrastre de cobre (véase L10 y R04).
S23 Escobillas rotas
Posibles causas: Delgas sobresalientes, fuerte Excentricidad del colector, vibración de la Máquina en baja carga o en vacío.
